橡膠接頭又叫做橡膠管軟接頭，柔性橡膠接頭，橡膠軟接頭，可曲繞橡膠接頭，高壓橡膠接頭，橡膠減震器，補償器等。按連接方式分松套法蘭式、固定法蘭式和螺紋式3種；按結構可分為單球體、雙球體、異徑體、彎球體及風壓盤管等5種。由內外層膠、簾布層和鋼絲圈組成管狀橡膠件，經硫化成型后再與金屬法蘭或平行接頭松套組合而成。此產品可降低振動及噪聲，并可對因溫度變化引起的熱脹冷縮起補償作用，廣泛應用于各種管道系統。
性能特點：
1、體積小、重量輕、彈性好、安裝維修方便。
2、安裝時可產生橫向、軸向、角向位移，不受管道不同心，法蘭不平行的。
3、工作時可降低結構傳遞噪音，吸振能力強。

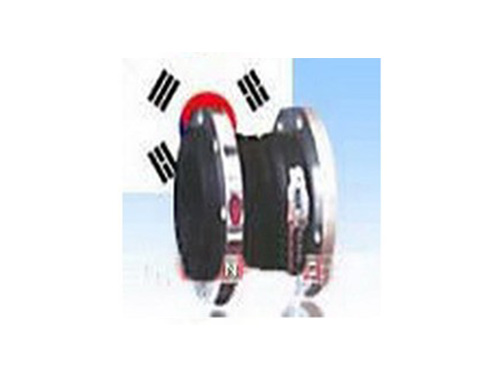

JGD-WH韓標高壓橡膠接頭又稱作減振器、管道減震器、避震喉、軟接頭等。
該產品是金屬管道的柔性聯接器，由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點，可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送－15℃～120℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～250℃以上的上述介質或油、濃酸濃堿、固態物料。
技術參數：
|
序號
|
名稱
|
材料
|
|
1
|
內、外層膠
|
NR、EPDM、NBR
|
|
2
|
主體骨架
|
尼龍簾布
|
|
3
|
增壓環
|
多股鋼絲繩
|
|
4
|
法蘭
|
Q235
|
|
型號
|
I
|
II
|
III
|
|
工作壓力 MPa(Kgf/cm2)
|
1(10)
|
1.6(16)
|
2.5(25)
|
|
爆破壓力 MPa(Kgf/cm2)
|
3.0(30)
|
4.8(48)
|
5.5(55)
|
|
真空度 KPa(mmHg)
|
53.3(400)
|
86.7(650)
|
100(750)
|
|
適用溫度 ℃
|
-15~115特殊可達-30~250
|
||
|
適用介質
|
水、海水、蒸氣、油、酸、堿等
|
||
|
公稱通徑
|
長度
L(mm) |
法蘭外徑
D(mm) |
螺栓數
n |
螺栓孔直徑
d0(mm) |
螺栓孔中
心園直徑D1 |
軸向位移
|
橫向位移
(mm) |
偏轉角度
(a1+a2) |
||
|
mm
|
英寸
|
伸長
|
壓縮
|
|||||||
|
32
|
11/4
|
95
|
140
|
4
|
18
|
100
|
6
|
9
|
9
|
15°
|
|
40
|
11/2
|
95
|
150
|
4
|
18
|
110
|
6
|
10
|
9
|
15°
|
|
50
|
2
|
105
|
165
|
4
|
18
|
125
|
7
|
10
|
10
|
15°
|
|
65
|
21/2
|
115
|
185
|
4
|
18
|
145
|
7
|
13
|
11
|
15°
|
|
80
|
3
|
130
|
200
|
8
|
18
|
160
|
8
|
15
|
12
|
15°
|
|
100
|
4
|
135
|
220
|
8
|
18
|
180
|
10
|
19
|
13
|
15°
|
|
125
|
5
|
170
|
250
|
8
|
18
|
210
|
12
|
19
|
13
|
15°
|
|
150
|
6
|
180
|
285
|
8
|
22
|
240
|
12
|
20
|
14
|
15°
|
|
200
|
8
|
205
|
340
|
8
|
22
|
295
|
16
|
25
|
22
|
15°
|
|
250
|
10
|
240
|
395
|
12
|
22
|
350
|
16
|
25
|
22
|
15°
|
|
300
|
12
|
260
|
445
|
12
|
22
|
400
|
16
|
25
|
22
|
15°
|
|
350
|
14
|
255
|
505
|
16
|
22
|
460
|
16
|
25
|
22
|
15°
|
|
400
|
16
|
255
|
565
|
16
|
26
|
515
|
16
|
25
|
22
|
15°
|
|
450
|
18
|
255
|
615
|
20
|
26
|
565
|
16
|
25
|
22
|
15°
|
|
500
|
20
|
255
|
670
|
20
|
26
|
620
|
16
|
25
|
22
|
15°
|
|
600
|
24
|
260
|
780
|
20
|
30
|
725
|
16
|
25
|
22
|
15°
|
